Kabel listrik

Kabel listrik, yang dalam bahasa Inggris disebut sebagai electrical cable, adalah sebuah media yang digunakan untuk menghantarkan arus listrik. Kabel ini terdiri dari konduktor dan isolator.

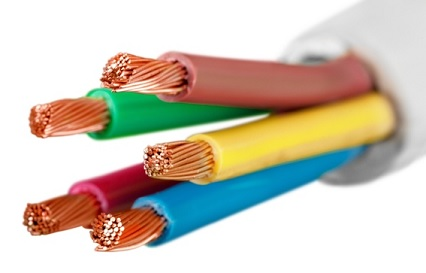

Gambar kabel listrik

Konduktor, atau bahan penghantar listrik, yang umumnya digunakan dalam kabel listrik adalah tembaga dan alumunium. Meskipun ada beberapa yang menggunakan perak (silver) dan emas sebagai konduktor, namun penggunaan bahan-bahan tersebut sangat jarang karena harganya yang sangat mahal.

Sementara itu, isolator, atau bahan yang sulit atau tidak dapat menghantarkan arus listrik, digunakan dalam kabel listrik sebagai lapisan pelindung.

Isolator ini dapat berupa thermoplastik dan thermosetting, seperti polymer (plastik dan karet) yang dibentuk melalui pemanasan dan pendinginan satu kali atau beberapa kali.

Kabel listrik terdiri dari beberapa kawat terisolasi yang diikat bersama, membentuk jalur transmisi multikonduktor.

Dalam pemilihan kabel listrik, terdapat beberapa faktor penting yang perlu diperhatikan, seperti informasi pada label, warna kabel, dan aplikasinya.

Informasi yang tercetak pada kabel listrik adalah penting, karena memberikan informasi mengenai kabel tersebut yang dapat disesuaikan dengan kebutuhan penggunaannya. Beberapa informasi penting yang terdapat pada kabel listrik antara lain:

• Tegangan nominal
  Merupakan tegangan operasional kabel yang tertera pada kabel tersebut, misalnya 450/750V yang berarti tegangan nominalnya berkisar antara 450V hingga 750V.
• Ukuran kabel (cable size)
  Merupakan ukuran dari setiap kawat individu yang terikat dalam kabel tersebut. Berdasarkan ukuran American Wire Gauge (AWG), ukuran tersebut dapat berupa 8, 10, 12, 14, 16, dan lain sebagainya. Setiap angka tersebut mewakili diameter kawat dalam kabel. Semakin besar angka tersebut, semakin kecil ukuran kabelnya. Di Indonesia, kita biasanya menggunakan satuan mm² seperti 1.5mm², 2.5mm², 4mm², 6mm², dan seterusnya.
• Kode bahan dan jumlah kawat dalam kabel
  Terdapat beberapa kode kabel yang sering kita jumpai, seperti NYA, NYAF, NGA, NYM, NYMHY, NYY, NYYHY, dan lain sebagainya. Dari kode tersebut, kita dapat mengetahui bahan konduktor dan isolator yang digunakan, serta jumlah kawat konduktor yang tunggal atau serabut (lebih dari satu).

Bagian-Bagian Kabel Listrik

Ayo perhatikan gambar kabel listrik di atas. Apakah bagian atau komponen penyusun kabel listrik sudah tergambar dengan jelas? Ternyata kabel ini hanya terdiri dari dua bagian penyusun.

Berikut penjelasan lebih lengkap mengenai komponen penyusun sebuah kabel.

1. Konduktor

Komponen pertama yang menyusun sebuah kabel adalah konduktor. Konduktor adalah bagian dalam kabel yang terdiri dari berbagai kawat yang digabungkan.

Konduktor berfungsi sebagai media penghantar listrik dalam kabel dan harus terbuat dari logam. Tembaga dan aluminium adalah jenis logam yang paling umum digunakan.

Kemampuan kabel dalam menghantarkan arus listrik berbeda-beda. Hal ini disebabkan oleh perbedaan kemampuan hantar arus (KHA) yang dimiliki oleh kabel tersebut.

Terdapat kabel dengan tegangan rendah, menengah, dan tinggi yang dapat disesuaikan dengan kebutuhan pengguna.

2. Isolator

Isolator adalah komponen atau bagian terluar dari kabel. Fungsi utama isolator adalah melindungi dan mengurangi risiko sengatan listrik.

Isolator, berbeda dengan konduktor, terbuat dari bahan termoplastik yang tidak berfungsi sebagai penghantar listrik.

Selain melindungi, isolator juga berfungsi untuk menjaga agar bagian dalam kabel tidak terlihat dari luar dan mencegah manusia dari risiko sengatan listrik. Isolator ini membuat kabel tetap aman, bahkan saat terjadi hubungan pendek atau korsleting listrik.

Ada berbagai jenis bahan yang digunakan sebagai isolator pada kabel. Salah satu bahan yang populer adalah PVC.

Fungsi Kabel Listrik

Setelah memahami Pengertian Kabel Listrik, selanjutnya di era modern seperti sekarang, kabel merupakan media yang tak terpisahkan dari berbagai perangkat elektronik. Meskipun teknologi nirkabel mulai berkembang pesat, penggunaan kabel masih sangat penting.

Kabel merupakan penghantar listrik yang diperlukan untuk dapat menggunakan listrik. Fungsi utama kabel listrik antara lain:

1. Menghantarkan arus listrik

Kabel berperan sebagai alat untuk menghantarkan arus listrik dari sumber tegangan utama ke seluruh instalasi. Dengan adanya kabel, arus listrik dapat didistribusikan secara merata ke berbagai perangkat elektronik yang membutuhkan daya listrik.

2. Menerima frekuensi gelombang

Selain berfungsi sebagai penghantar tegangan listrik, kabel juga dapat berperan sebagai penerima frekuensi gelombang. Dengan menggunakan kabel, siaran radio dan televisi dapat diakses dengan lebih baik di setiap rumah.
Kabel ini berperan dalam mentransmisikan sinyal-sinyal gelombang elektromagnetik yang membawa informasi audio dan visual ke perangkat penerima, seperti televisi atau radio.

Penting untuk dicatat bahwa meskipun teknologi nirkabel semakin berkembang, penggunaan kabel masih memiliki keunggulan dalam hal stabilitas, kecepatan, dan keandalan transmisi data.

Oleh karena itu, kabel masih menjadi pilihan yang sangat diperlukan dalam menghubungkan berbagai perangkat elektronik dan memfasilitasi transfer energi listrik serta transmisi sinyal komunikasi.

Jenis-Jenis Kabel Listrik

Masih dalam pembahasan Pengertian Kabel Listrik, Nah selanjutnya kabel listrik dapat dibagi menjadi beberapa jenis berdasarkan bentuknya. Berikut ini adalah jenis-jenis kabel listrik yang sering digunakan untuk menghantarkan arus listrik dan transmisi data.

1. Kabel Berpasangan (Paired Cable)

Kabel ini terdiri dari dua konduktor yang diisolasi secara individual. Kabel berpasangan sering digunakan untuk menghantarkan arus listrik searah (DC) dan arus listrik bolak-balik (AC) dengan frekuensi rendah.

2. Kabel Twin Lead

Kabel ini terdiri dari dua konduktor yang memiliki bentuk mirip dengan pita. Kabel Twin Lead biasanya digunakan sebagai media transmisi antara antena dan receiver (perangkat penerima sinyal) seperti radio dan televisi. Kabel Twin Lead juga dikenal dengan sebutan kabel 300Ω karena memiliki impedansi sebesar 300Ω.

3. Kabel Shielded Twin Lead

Kabel ini mirip dengan kabel berpasangan, namun di dalamnya terdapat lapisan logam tipis yang terhubung ke kawat konduktor ground.

Lapisan logam tipis ini berfungsi untuk melindungi kabel dari medan magnet atau gangguan lain yang dapat menyebabkan sinyal noise pada kabel tersebut.

4. Kabel Multi Konduktor (Multiple Conductor Cable)

Kabel ini terdiri dari beberapa konduktor yang diisolasi secara individu dan memiliki beragam warna pada bungkus isolasinya. Kabel ini biasanya digunakan dalam perangkat listrik rumah tangga atau instalasi listrik rumah.

5. . Kabel Koaksial (Coaxial Cable)

Kabel ini digunakan untuk menghantarkan sinyal frekuensi tinggi. Kabel koaksial memiliki dua konduktor, di mana satu konduktor berada di rongga luar dan mengelilingi konduktor tunggal yang dipisahkan oleh bahan isolator.

Kabel jenis ini memiliki impedansi transmisi yang konstan dan tidak menghasilkan medan magnet, sehingga cocok untuk mentransmisikan sinyal frekuensi tinggi.

6. Kabel Pita (Ribbon)

Kabel ini sering disebut juga dengan kabel pelangi. Biasanya digunakan dalam aplikasi atau rangkaian elektronik yang memerlukan banyak kawat konduktor sebagai penghubung.

Kabel pita atau ribbon memiliki fleksibilitas tinggi dan umumnya digunakan dalam rangkaian yang memerlukan tegangan rendah, terutama pada rangkaian sistem digital.

7. Kabel Serat Optik (Fiber Optic Cable)

Kabel ini terbuat dari serat kaca atau plastik halus yang dapat mentransmisikan sinyal cahaya dari satu tempat ke tempat lainnya. Sumber cahayanya dapat berupa sinar laser atau sinar LED. Kabel serat optik memiliki diameter sekitar 120 mikrometer.

Kabel serat optik memiliki keunggulan dalam mentransmisikan data dengan kecepatan tinggi, jarak jauh, dan keandalan yang tinggi, serta kekebalan terhadap gangguan elektromagnetik.

8. Kabel Pasangan Berpilin (Twisted Pair Cable)

Twisted Pair Cable merupakan sepasang kabel tembaga yang diputar bersama-sama berbentuk spiral dan dibungkus dengan lapisan plastik. Kabel twisted pair pada dasarnya dapat dibedakan menjadi dua jenis, yaitu UTP (Unshielded Twisted Pair) dan STP (Shielded Twisted Pair).

Diameter kabel twisted pair berkisar antara 0,4 mm hingga 0,8 mm. Kabel twisted pair digunakan secara luas dalam jaringan komputer, telepon, dan sistem komunikasi lainnya.

Kabel UTP tidak dilindungi oleh lapisan pelindung tambahan, sementara kabel STP memiliki lapisan pelindung yang terbuat dari foil atau anyaman logam untuk mengurangi gangguan elektromagnetik.

Manfaat Kabel Listrik

Kabel listrik memiliki berbagai manfaat yang sangat penting dalam kehidupan sehari-hari. Berikut ini adalah beberapa manfaat kabel listrik:

1. Penyediaan Tenaga Listrik

Salah satu manfaat utama kabel listrik adalah menyediakan jalur untuk mengirimkan tenaga listrik dari sumber energi ke berbagai tempat yang membutuhkannya.

Kabel listrik membantu dalam mentransmisikan energi listrik dari pembangkit listrik, seperti pembangkit tenaga listrik tenaga air, pembangkit listrik tenaga nuklir, atau pembangkit listrik tenaga surya, ke rumah-rumah, gedung-gedung, dan industri-industri.

2. Komunikasi

Kabel listrik juga digunakan dalam komunikasi, terutama dalam pengiriman sinyal audio dan video. Contohnya, kabel koaksial digunakan untuk menghubungkan antena televisi atau radio ke perangkat penerima.

Kabel tembaga sering digunakan dalam jaringan telepon dan jaringan Ethernet untuk mentransmisikan suara, data, dan informasi secara cepat dan efisien.

3. Internet dan Komunikasi Data

Kabel listrik juga sangat penting dalam menyediakan konektivitas internet. Kabel serat optik, yang terbuat dari serat kaca yang sangat tipis, digunakan sebagai media transmisi untuk mentransfer data dalam kecepatan tinggi.

Kabel serat optik ini memungkinkan transfer data yang cepat dan stabil, dan menjadi dasar untuk koneksi internet yang andal dan kecepatan tinggi.

4. Penggunaan di Lingkungan Laut

Kabel listrik juga digunakan dalam lingkungan bawah laut. Kabel-kabel fiber optik khusus dirancang untuk menahan tekanan air dan digunakan dalam jaringan komunikasi bawah laut.

Ini memungkinkan transfer data dan komunikasi antara benua-benua, serta mendukung layanan telepon, internet, dan televisi di seluruh dunia.

5. Energi Terbarukan

Kabel listrik berperan penting dalam menghubungkan sistem pembangkit energi terbarukan ke jaringan listrik.

Misalnya, kabel listrik digunakan untuk menghubungkan turbin angin di taman angin atau panel surya di taman surya ke jaringan listrik, sehingga energi yang dihasilkan dapat didistribusikan ke konsumen.
